Блок управления котлом. Блок управления каскадом
Организация: ООО "Технологии комфорта"
Использованное оборудование

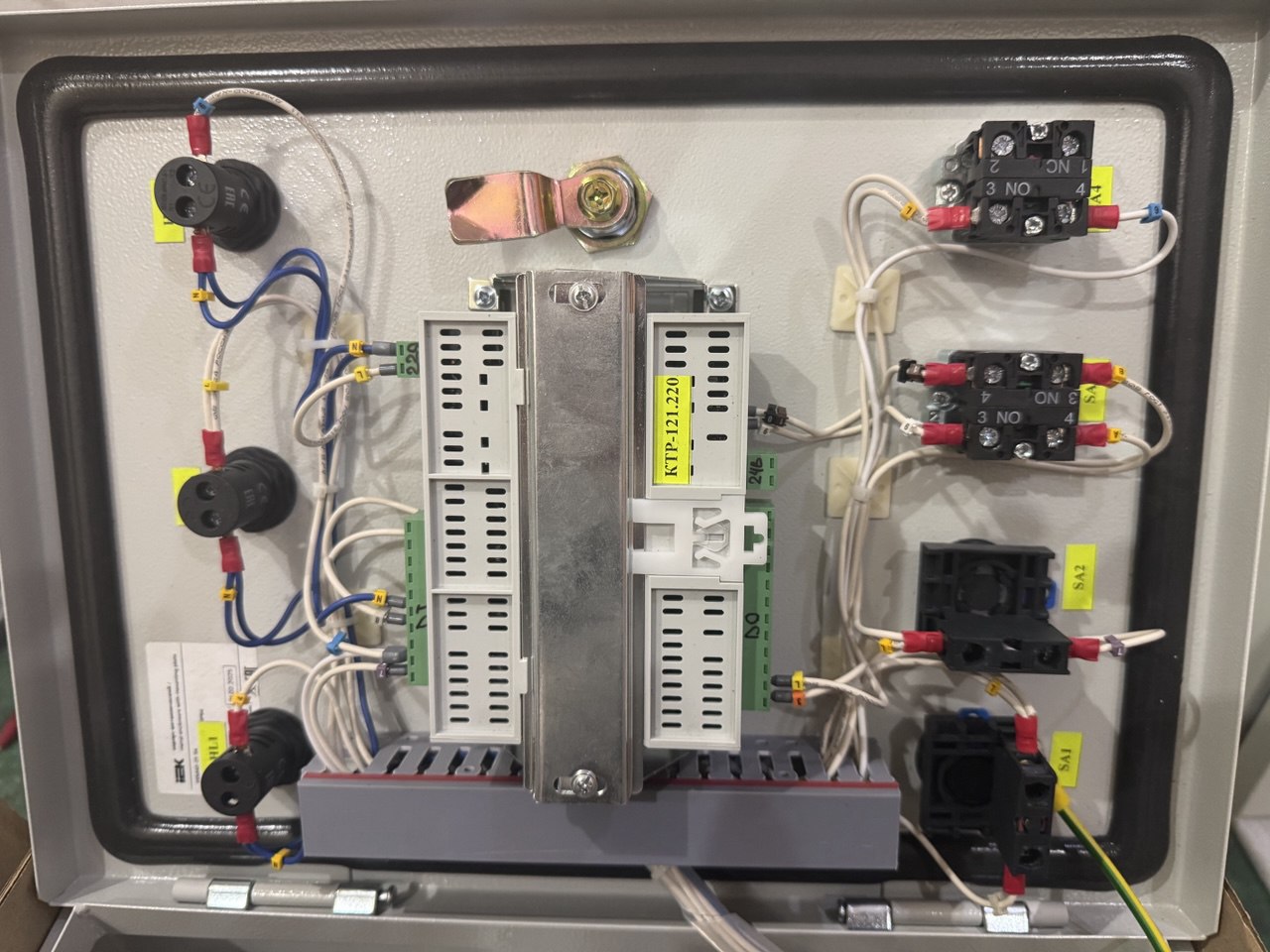

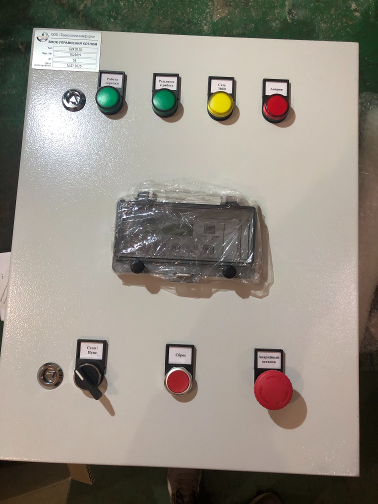

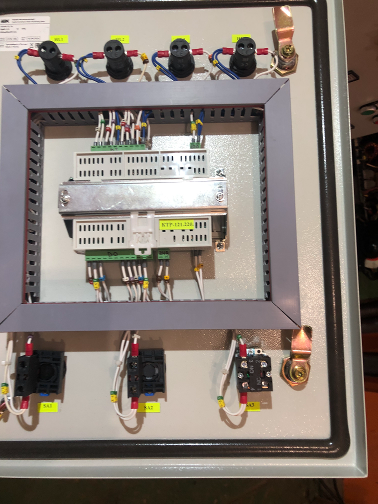

Блок управления каскадом состоит из : КТР-121.220.02.41,Комплект реле, 2CO 8A; к-ты AgNi; катушка 220B перем;Авт.выкл NXB-63 1P 10A 6кА х-ка C ;Корпус металлический ЩМП-1-0 (395х310х220мм) У2 IP54

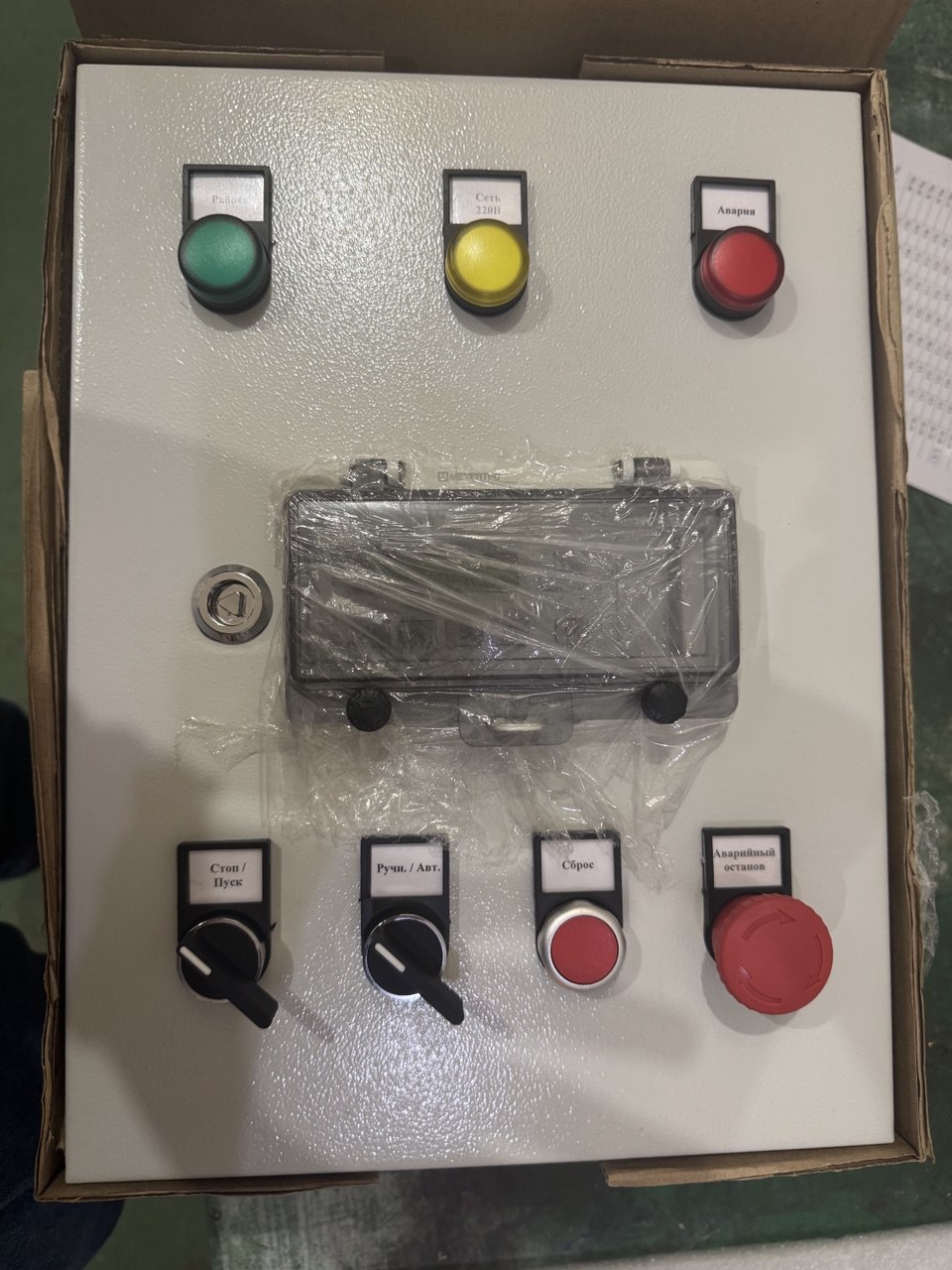

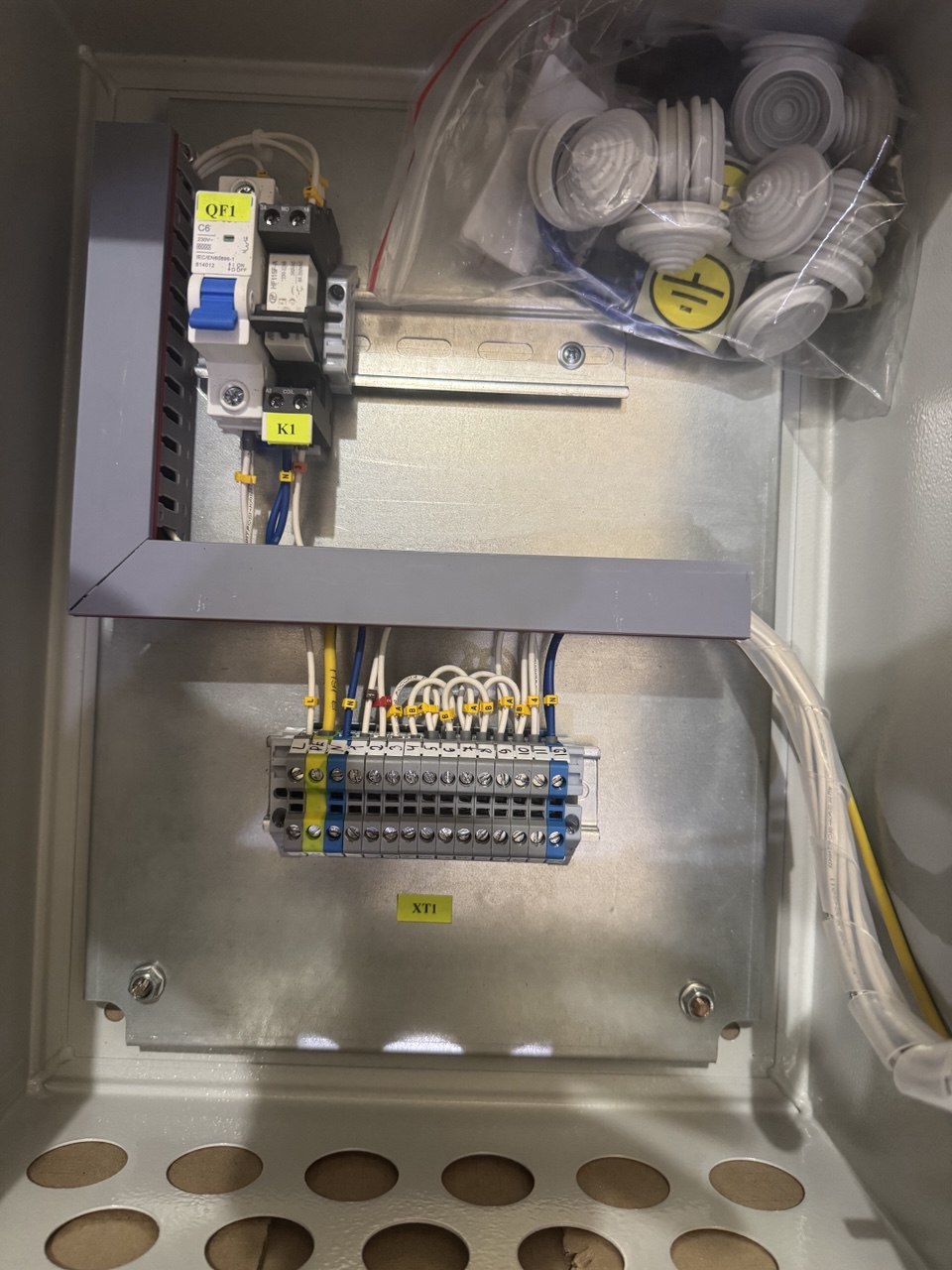

Блок управления котлом состоит из: КТР-121.220.01.10;Комплект реле: колодка винт, пластик.клипса,маркер,реле 2CO 8A; AgNi; катушка 230B AC; Автоматический выключатель NXB-63 3P 25А 6кА кривая D; Автоматический выключатель NXB-63 3P 16А 6кА кривая D;Авт.выкл NXB-63 1P 6A 6кА х-ка C ;Контактор NC1-0910 3p 9А АС3, катушка 230В 50Гц, вспомогательный контакт 1НО;Автоматический выключатель защиты двигателя NS2-25X 1.6-2.5A с поворотной ручкой;Розетка модульная на DIN-рейку 2P+PEN 16A 220В РМ-102;Кросс-модуль на DIN-рейку 2х7 групп 100А ШН-103;Корпус металлический ЩМП 500х400х220 У2 IP54
Описание
Внедрение современной системы автоматизации:
• Уровень 1: Индивидуальное управление котлом.
o Разработка, поставка и установка 4-х индивидуальных блоков управления котлом (БУК) на базе программируемого логического контроллера КТР-121.
o Функции БУК:
Плавная модуляция мощности горелки по сигналу от контроллера КТР-121.
Контроль давления и температуры теплоносителя на выходе из котла.
Контроль температуры уходящих газов
Защита котлов циркуляционным насосом
Диагностика и сигнализация неисправностей.
• Уровень 2: Каскадное управление котельной.
o Разработка, поставка и установка блока управления каскадом (БУК) на базе программируемого логического контроллера КТР-121.
o Функции БУК:
Автоматическое включение/выключение необходимого количества котлов для поддержания требуемой температуры в тепловом контуре с учетом температуры наружного воздуха.
Равномерная наработка часов котлами для равномерного износа оборудования.
Приоритет работы котлов (например, исключение из работы котла с незначительной неисправностью).
Формирование общего сигнала требуемой тепловой мощности для модулирующих горелок.
Результаты
Ожидаемые результаты и преимущества после реализации проекта:
Экономический эффект:
Снижение расхода газа на 5-15% за счет повышения КПД и каскадного регулирования.
Снижение затрат на ремонт и техническое обслуживание.
Сокращение штата обслуживающего персонала за счет полной автоматизации.
Технический эффект:
Повышение надежности и бесперебойности теплоснабжения.
Снижение риска аварийных ситуаций.
Удобство эксплуатации и удаленный мониторинг.
Экологический эффект:
Снижение выбросов вредных веществ за счет оптимального сжигания топлива.
