Комплексная автоматизация и диспетчеризация ВНС
Организация: ООО "Н2О-Крым"
Использованное оборудование

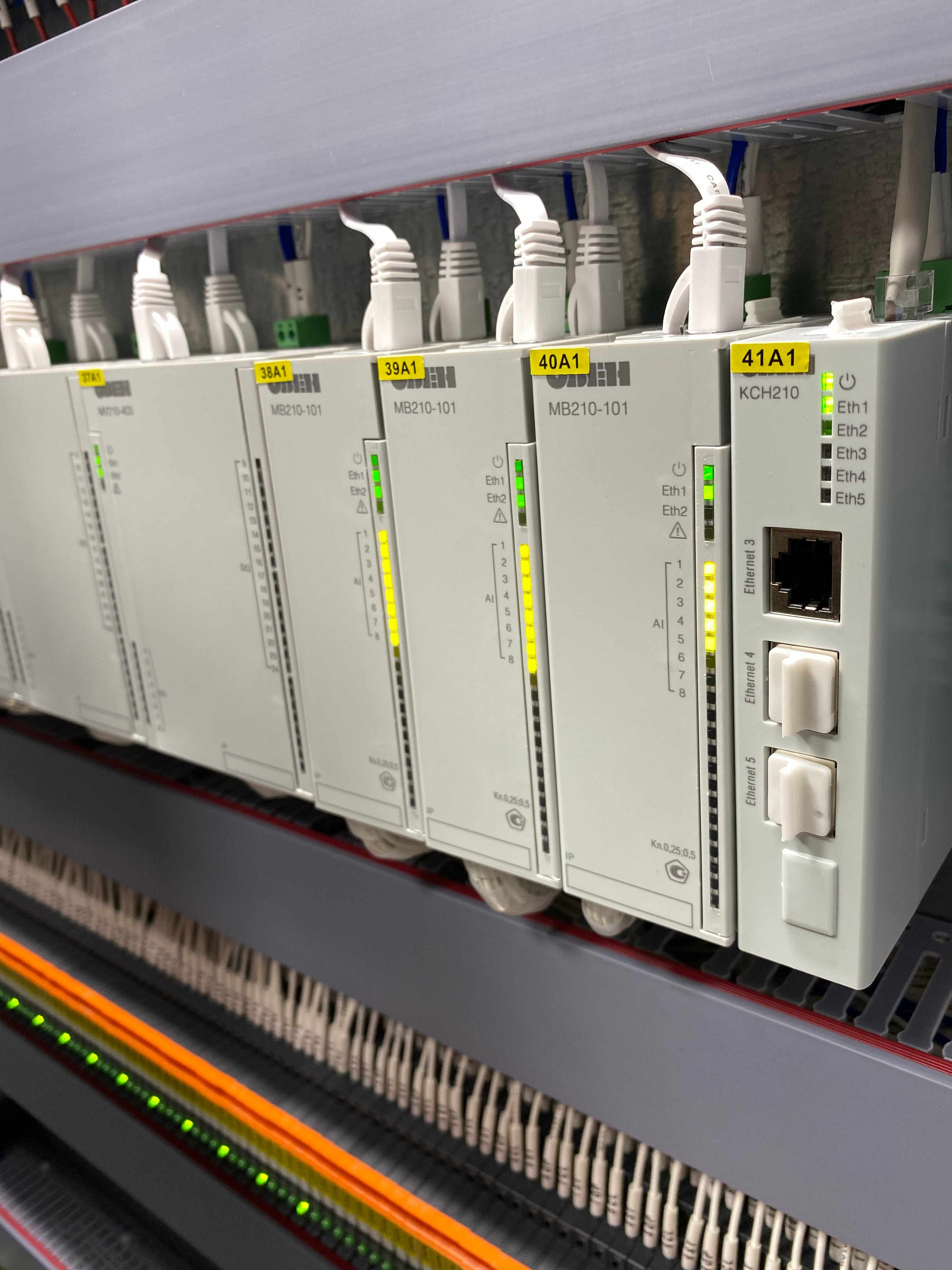

Контроллеры - ПЛК210-01-CS, модули ввода/вывода - МВ210-101, МВ210-212, МУ210-403, МУ210-502, клеммы - Meyertec, маршрутизаторы - КСН210-5
Описание

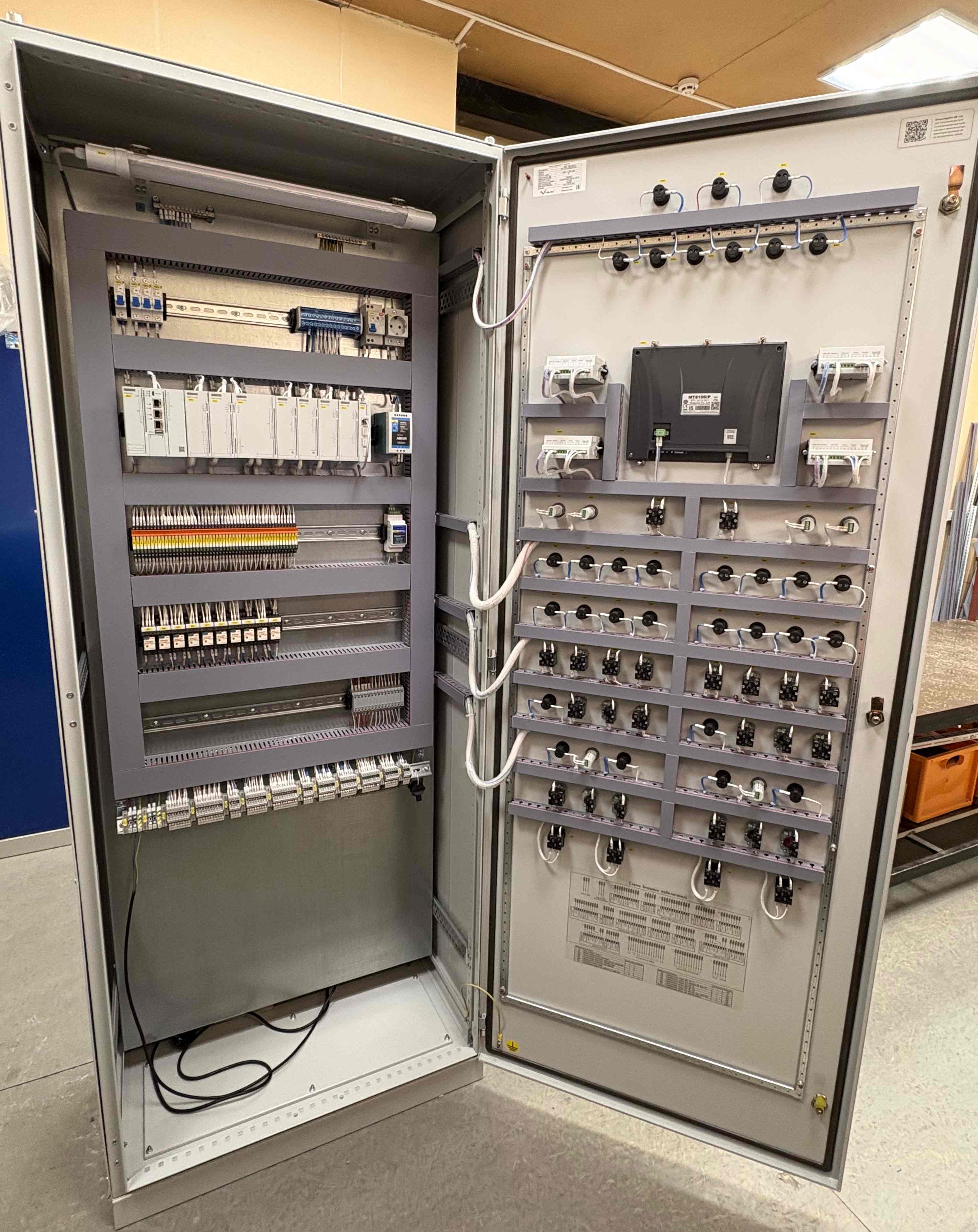

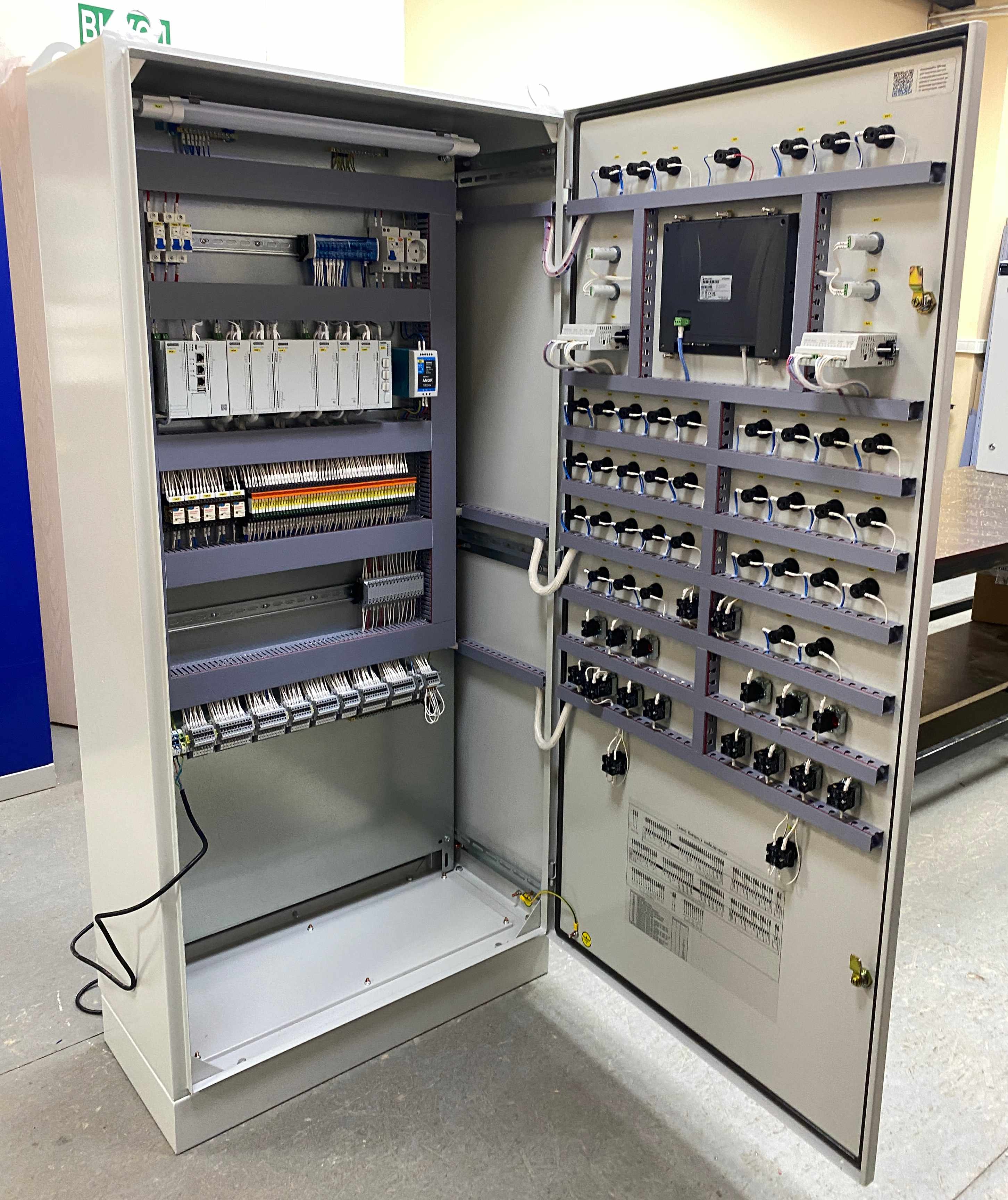

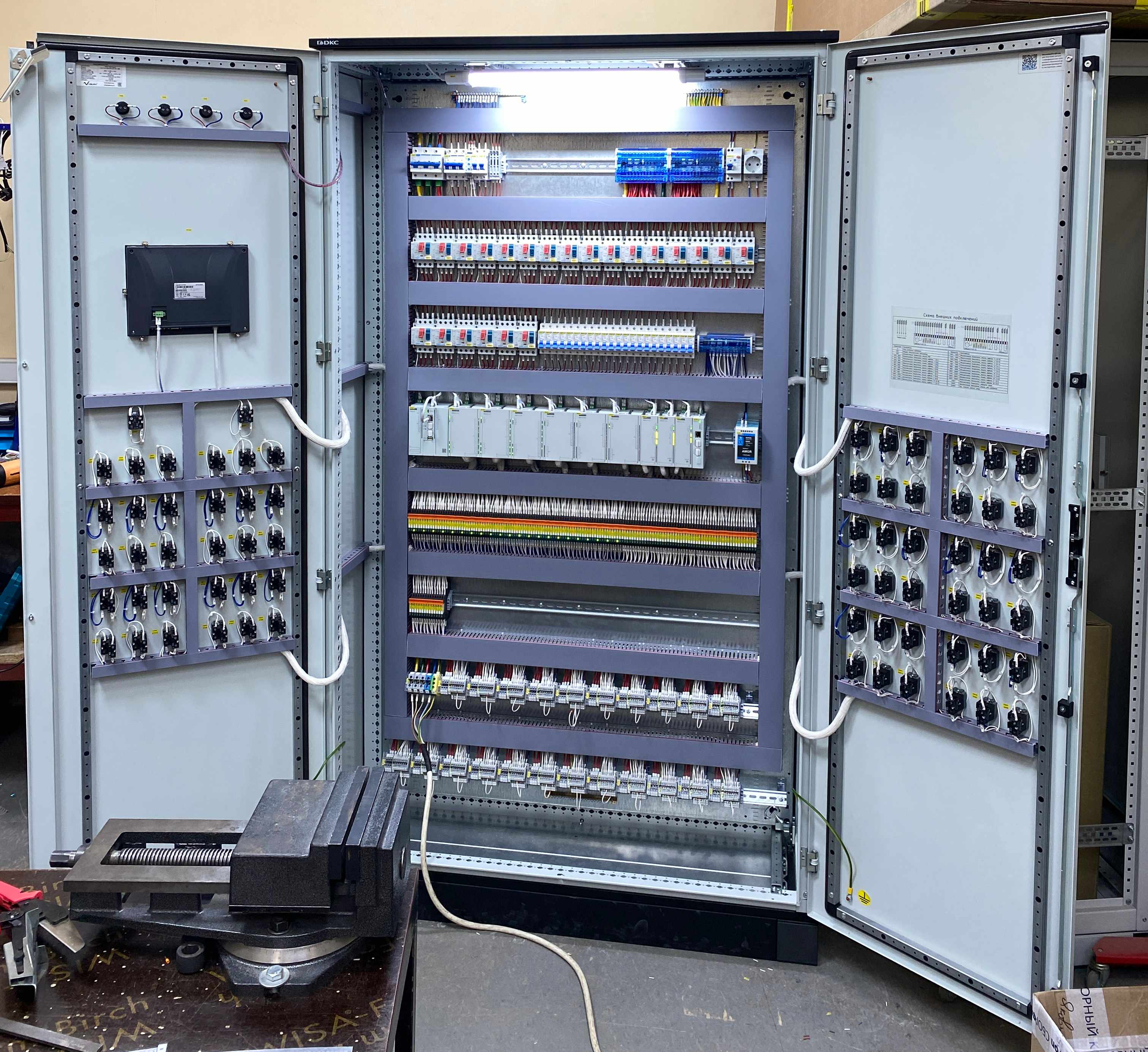

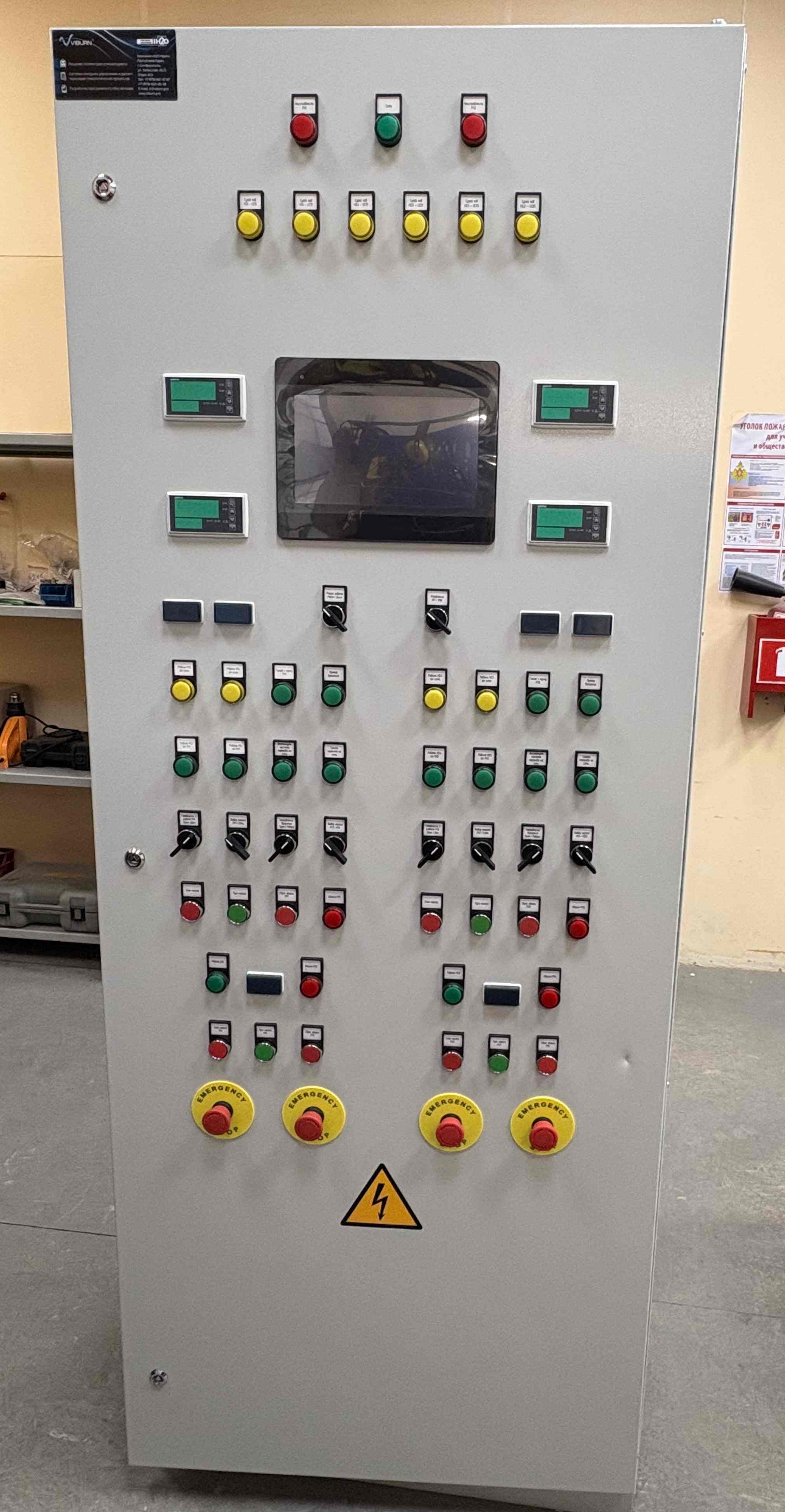

В рамках проекта строительства нового водовода и модернизации городской ВНС было предусмотрено создание шкафов автоматизации для управления насосными агрегатами (с ПЧ 6кВ), управления затворами и задвижками с электроприводом, контролем расхода и давления на участках водовода и на наносных станциях и создание диспетчерской объекта. Нашей компанией были разработаны и введены в эксплуатацию 2 шкафа управления насосными агрегатами с ПЧ 6кВ, 5 шкафов управления задвижками и затворами, 13 шкафов сигнализации перегрева насосных агрегатов, шкаф автоматизации всего объекта, шкаф управления дренажными насосами, 10 шкафов контроля расхода и давления воды в камерах водовода, 10 комплектов автономного энергоснабжения от солнечных панелей.

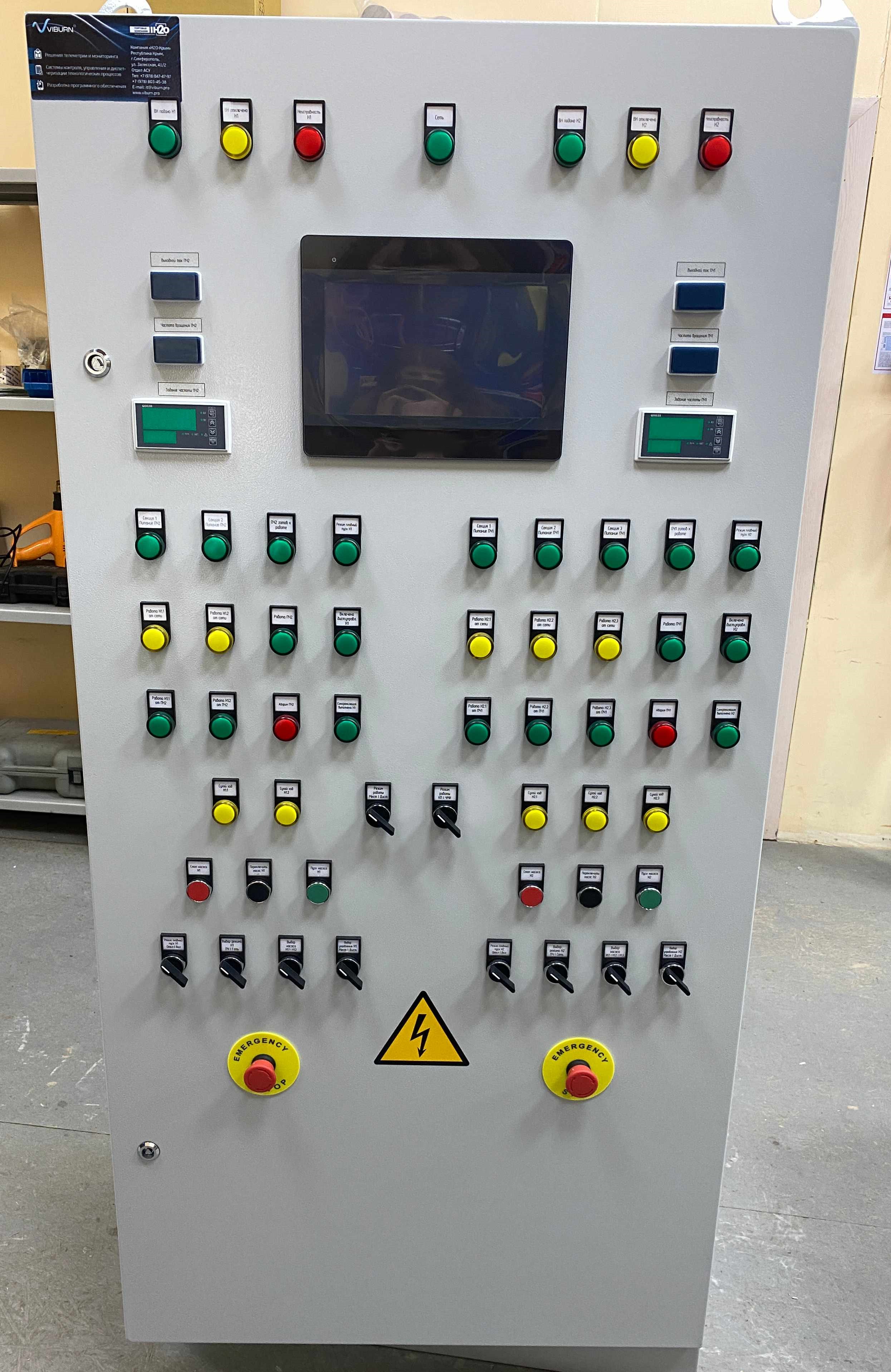

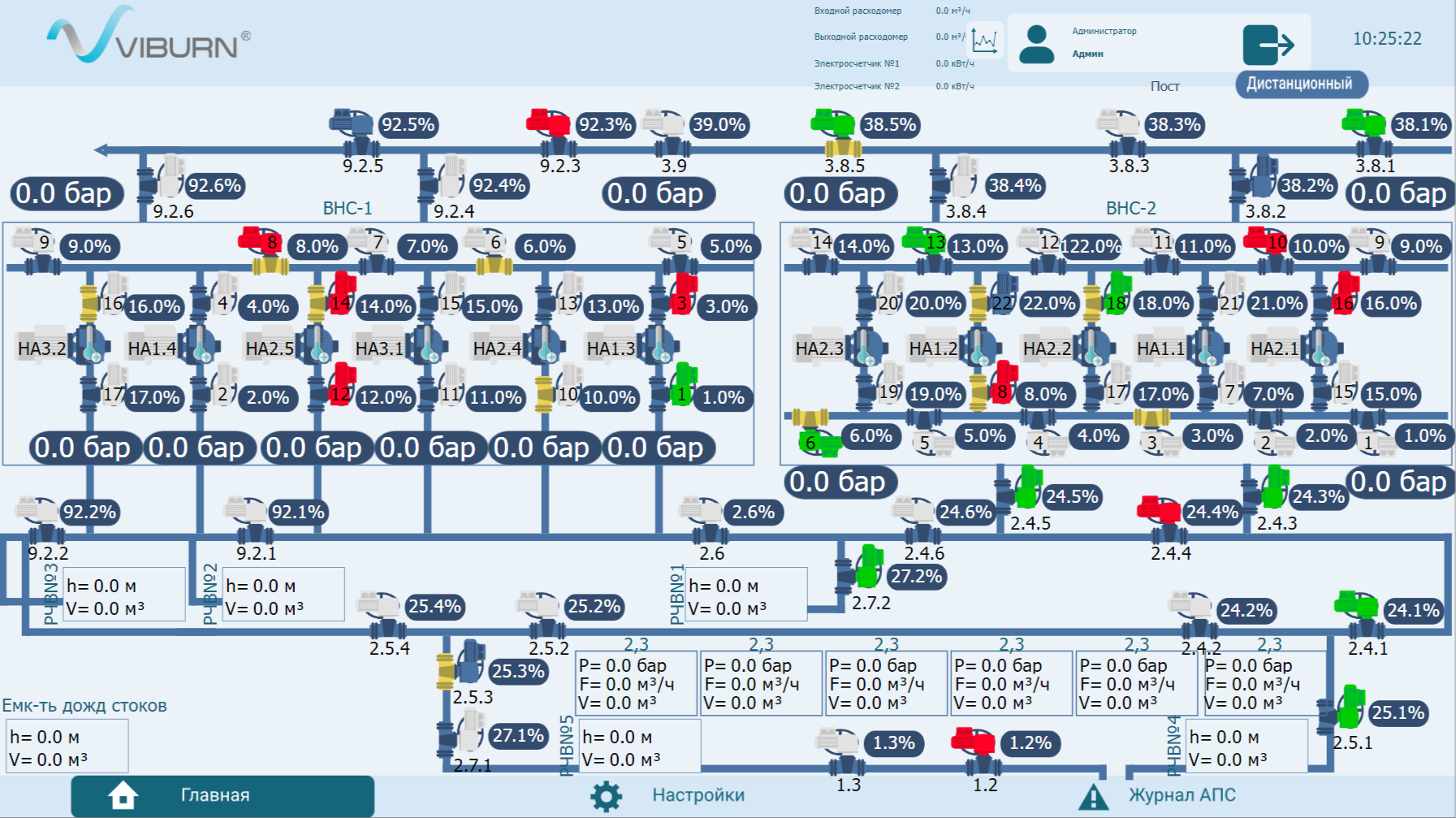

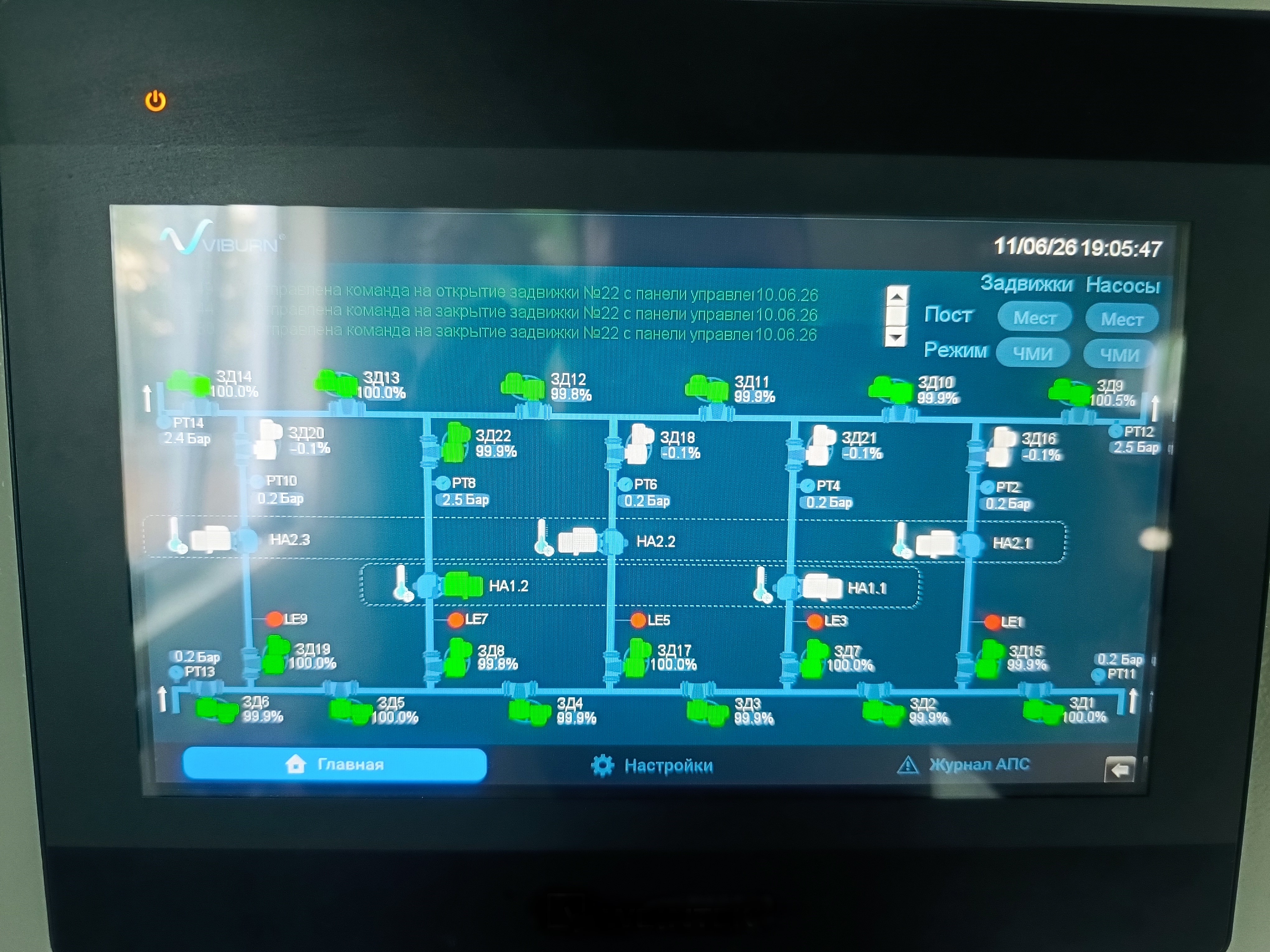

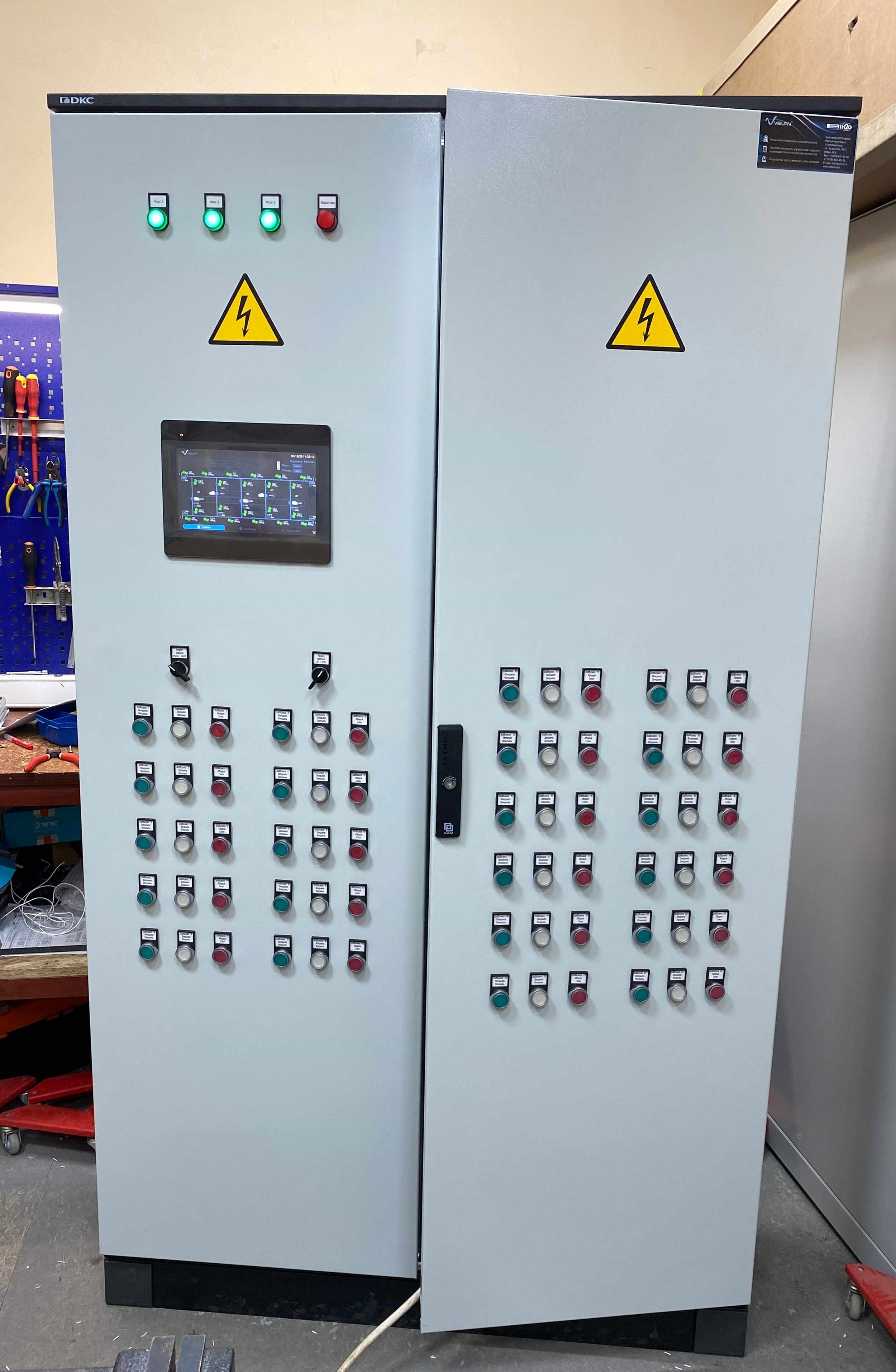

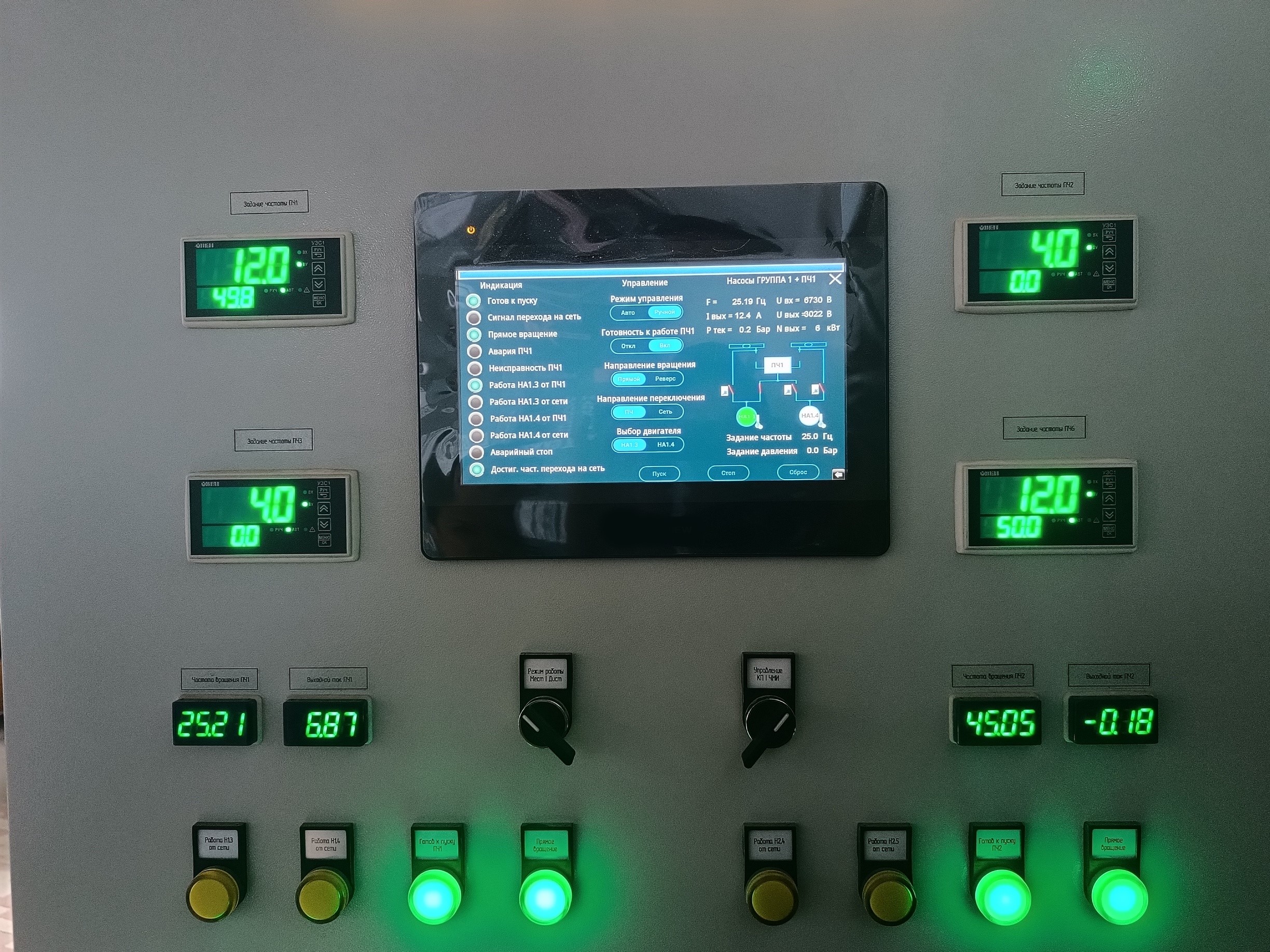

Все шкафы автоматизации предусматривают несколько режимов работы и постов управления: автоматический, ручной, кнопочный пост минуя автоматику, удаленное управление от шкафа управления, удаленное управление от АРМ оператора. Все шкафы автоматизации оборудованы сенсорными панелями оператора 10"-15". Данные работы всего оборудования ВНС поступают на диспетчерский АРМ оператора объекта - построенный на базе MasterSCADA 4D (проектное требование)
Результаты
Разработана и введена в эксплуатацию система диспетчерского контроля и управления оборудованием ВНС и водовода: 9 насосных агрегатов с ПЧ 6 кВ, 2 насосных агрегата с ПЧ 0,4 кВ, 65 затворов и задвижек с электроприводом, 8 узлов учета воды, 27 точек контроля давления воды, уровня воды в 2 резервуарах.
